SPEEDY
|
|
|
|
AMPLIFICATEUR LINEAIRE 26 - 30 Mhz

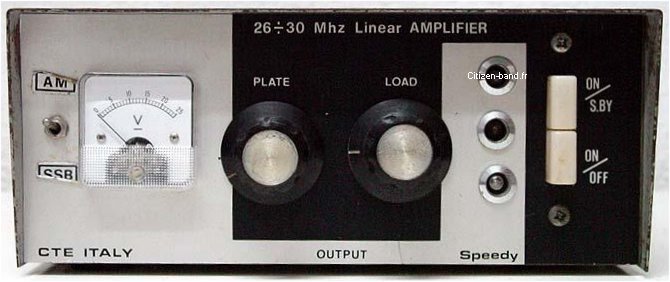

Speedy modèle 1981

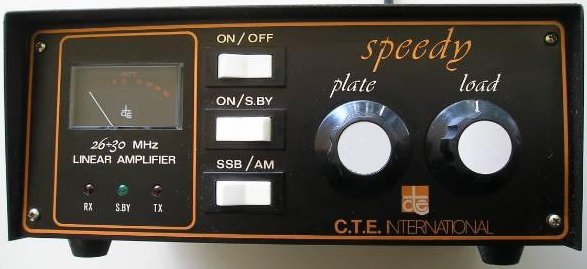

Speedy version 2

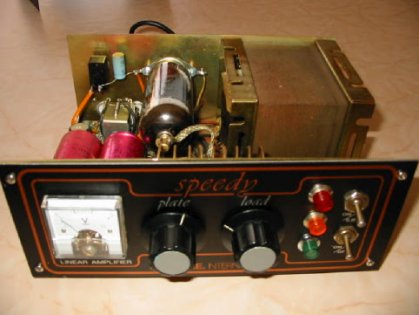

Speedy version 3

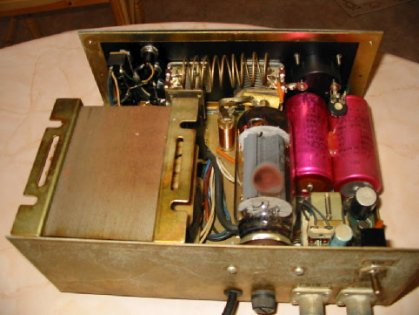

Le Speedy était le modèle d'entrée de gamme fabriqué par CTE. Il était équipé d'une unique lampe de type 6KD6, celui-ci délivrait 70 W en AM et 140 W en SSB suivant la puissance délivrée à l'entrée par le TX. Un interrupteur situé à l'arrière permettait d'utiliser cet amplificateur dans les trois modes de modulation AM/FM et SSB.
Caractéristiques Techniques :
- Fréquences couvertes : 26 à 30 Mhz
- Modes d'amplification : AM - SSB
- Impédance d'antenne : 52 Ohms
- Puissance de sortie : AM 70 W - SSB 140 W (PEP)
- Signal d'entrée minimum : AM/FM 2 W - SSB 5 W
- Signal d'entrée maximum : AM/FM 5 W - SSB 15 W
- Tube : 1 x 6KD6
- Alimentation : 220 Volts 50 Hz
- Dimensions : ( L x H x P) : 230 x 100 x 180 mm
- Poids : 10.200 Kg
Schémas / Schematic diagram : Cliquez ici / Click here
